固定式抱索器乘人裝置主要結構

作者:admin 發布時間:16-06-18 點擊:1059

煤礦固定抱索器架空乘人裝置(以下簡稱乘人裝置)是煤礦井下輔助運輸設備,是煤礦斜井和平巷運送人員上下的專用工具。具有運行安全可靠、人員上下方便、操作簡單、維修方便、動力消耗小、輸送效率高、一次性投資低等特點。是一種新型的現代化礦山人員輸送設備。
煤礦固定抱索器架空乘人裝置主要由驅動部分、托繩部分、乘人部分、尾輪部分、張緊部分及電控部分 六部分組成。

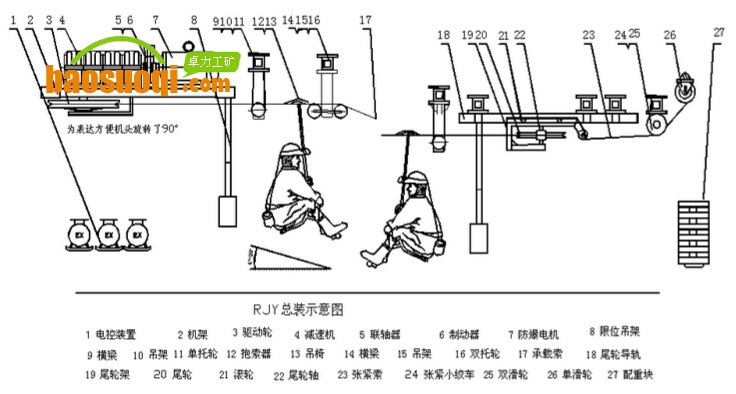

固定式抱索器乘人裝置總體結構見(圖1)
煤礦架空乘人裝置結構組成 總裝示意圖



主要結構

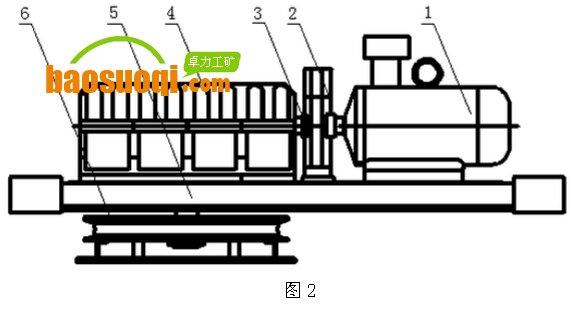

1  驅動部分  主要由電動機1、制動器2、聯軸器3、減速器4、機架5、驅動輪6組成。如圖2:

猴車電動機

1.1  減速器 (圖3)  減速器(TPS250-63-3F)為平面二次包絡環面蝸桿減速器,主要特點是體積小、扭矩大、傳動平穩、無噪音。由于傳動比最大可達到i=63,一級減速即可達到設計要求。
1.2  隔爆型三相異步電動機   選用隔爆型三相異步電動機(YB2-225M-6),功率30KW、電壓660/1140V。
1.3  制動器   制動器配置隔爆型電力液壓推動器(BYT1-45Z/5),其電動機選用隔爆型三相異步電動機,型號(YB0Z202-120)。
1.4  聯軸器    聯軸器選用(MLL7-1-300),梅花型彈性聯軸器。

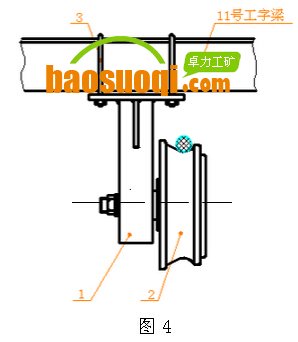

2  托繩部分(圖4)

 托繩部分

2.1  托繩部分主要由吊架1、托繩輪2、U型螺栓3組成。(圖4)
2.2  托輪吊架可分為固定式,可調式兩種,在變坡點全部做成上下可調式,直線段的吊架也有一半以上做成上下可調式。這樣便于現場安裝和調試。

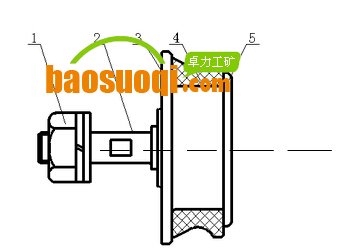

2.3  托繩輪(圖5)  托繩輪由緊固件1、軸2、輪體3、輪襯4、輪蓋5組成。輪體是鑄鐵材料制造,輪襯是索道專用耐磨材料制造的。

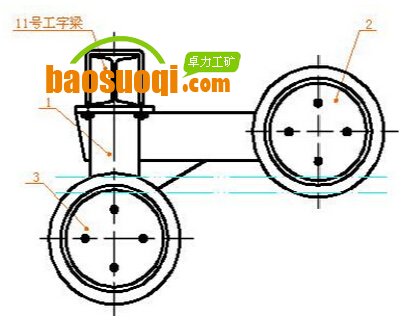

2.4  托壓輪(圖6)  主要由托壓輪架1、壓繩輪2、托繩輪3組成。

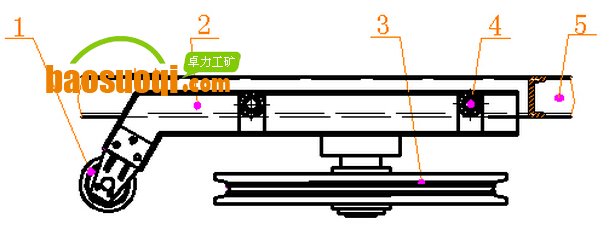

3  尾輪部分 (圖7)
3.1  尾輪部分主要由尾輪小車1、軸承箱2、尾輪組件3、滾輪對4、導軌組成5(見圖7)

猴車尾輪
    圖7

3.2  尾輪裝置是對鋼絲繩在張緊時起導向作用,鋼絲繩在運行中張緊力發生變化時,通過尾輪小車在導軌內的前后移動,達到隨時調節鋼絲繩在運行中張力和撓度。以保證運載索的張力和撓度以及驅動輪的摩擦力的要求。

4  張緊部分  主要由張緊絞車圖8、單滑輪、重錘圖9、張緊鋼絲繩組成。其主要作用是隨時調節運載索在運行過程中的張力,保證運載索在驅動輪上的防滑要求。

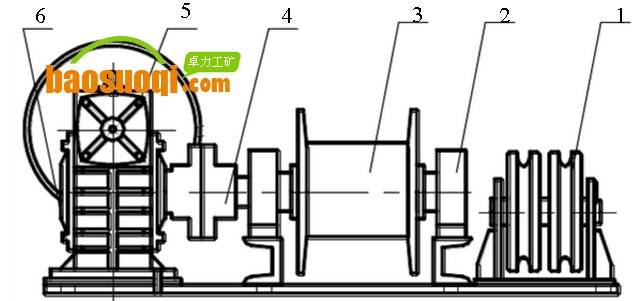

4.1  張緊絞車(圖8)  張緊絞車主要由雙滑輪1、軸承座2、卷筒3、聯軸器4、手輪5、減速器6組成 ,張緊絞車隨時調節行程,防止重錘落地和沖頂。

4.2由配重塊1和單滑輪2組成。重錘一般應設置在線路張力較小的最低點,起調節運載索的張力作用。以保證設計的給定值。

重錘

5  乘人部分    乘人部分由抱索器和吊椅組成。

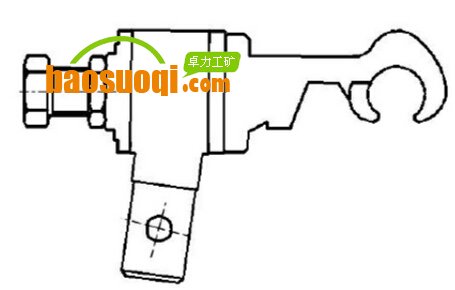

5.1  抱索器 抱索器為雙向固定式抱索器。
5.2  結構型式(圖10)

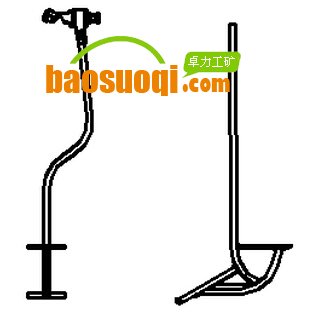

5.3  吊椅(圖11)  吊椅是根據人機工程學原理,由電腦計算設計而成,美觀大方、結構新穎、乘坐舒適,具有足夠強度和剛度,同時能克服鋼絲繩的自旋而產生的扭矩,使運行和乘坐更加安全可靠。

吊椅

6  運載索    運載索應選用右同向捻、纖維芯、光面無油鋼絲繩,一般選用6×19S-20-1670型鋼絲繩。其鋼絲繩安全系數不得小于6,其插接長度不小于鋼絲繩直徑的1000倍。
7  張緊索    張緊鋼絲繩一般選用6×19S-12-1670型鋼絲繩,其鋼絲繩安全系數不小于5。
